前言
　　 本標準第4章4.1；第6章6.1、6.2為強制性的，其余為推薦性的。
　　 本標準是對GB 7231-1987《工業管路的基本識別色和識別符號》首次進行修訂。
　　 本標準是參考德國DIN 2403-1984《管道按流體介質的標識》和日本JIS 9102-1987《配管系的識別顯示》修訂的。
　　 為了便于工業管道內的物質識別，本標準的基本識別色由原來的七種顏色增加到八種顏色，管道內物質的標識方法由原來的二種提高到五種。
　　本標準的附錄A是標準的附錄。
　　本標準自實施之日起，代替GB 7231-1987。
　　本標準由國家經濟貿易委員會安全生產局提出和歸口。
　　本標準負責起草單位：上海市勞動保護科學研究所。
　　本標準參加起草單位：上海氯堿化工股份有限公司。
　　本標準主要起草人：沈國定、鄭寶琴、吳高興。

?

　　1 范圍
　　本標準規定了工業管道的基本識別色、識別符號和安全標識。
　　本標準適用于工業生產中非地下埋沒的氣體和液體的輸送管道。
　　2 引用標準
　　下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
　　GB 2893-1982 安全色
　　GB 13495-1992 消防安全標志
　　GB 13690-1992 常用危險化學品的分類及標志
　　3 定義
　　本標準采用下列定義
　　3.1識別色 identification colors
　　用以識別工業管道內物質種類的顏色。
　　3.2識別符號 code indications
　　用以識別工業管道內的物質名稱和狀態的記號。
　　3.3危險標識 danger label
　　表示工業管道內的物質為危險化學品。
　　3.4消防標識 fire label
　　表示工業管道內的物質專用于滅火。
　　4 基本識別色
　　4.1根據管道內物質的一般性能，分為八類，并相應規定了八種基本識別色和相應的顏色標準編號及色樣（見表1）。
　　4.2基本識別色標識方法
　　工業管道的基本識別色標識方法，使用方應從以下五種方法中選擇。應用舉例見附錄A（標準的附錄）。
　　a)管道全長上標識；
　　b)在管道上以寬為150mm的色環標識；
　　c)在管道上以長方形的識別色標牌標識；
　　d)在管道上以帶箭頭的長方形識別色標牌標識；
　　e)在管道上以系掛的識別色標牌標識。
　　表1 八種基本識別色和色樣及顏色標準編號
　　

　　4.3 當采用4.2中b），c），d），e）方法時，二個標識之間的最小距離應為10m。
　　4.4 4.2中c），d），e）的標牌 最小尺寸應以能清楚觀察識別色來確定。
　　4.5當管道采用4.2中b），c），d），e） 基本識別色標識方法時，其標識的場所應該包括所有管道的起點、終點、交叉點、轉彎處、閥門和穿墻孔兩側等的管道上和其他需要標識的部位。
　　5 識別符號
　　工業管道的識別符號由物質名稱、流向和主要工藝參數等組成，其標識應符合下列要求：
　　5.1 物質名稱的標識
　　a）物質全稱。例如：氮氣、硫酸、甲醇。
　　b）化學分子式。例如：N＜sub＞2＜/sub＞、H＜sub＞2＜/sub＞SO＜sub＞4＜/sub＞、CH＜sub＞3＜/sub＞OH。
　　5.2 物質流向的標識
　　a）工業管道內物質的流向用箭頭表示（見附錄A圖A1中的a）圖），如果管道內物質的流向是雙向的，則以雙向箭頭表示（見附錄A圖A1中的b）圖）。
　　b）當基本識別色的標識方法采用4.2中d）和e）時，則標牌的指向就作為表示管道內的物質流向（見附錄A圖A1中的c）和d）圖），如果管道內物質流向是雙向的，則標牌指向應做成雙向的（見附錄A圖A1中的e）圖）。
　　5.3 物質的壓力、溫度、流速等主要工藝參數的標識，使用方可按需自行確定采用。
　　5.4 5.1 和5.3中的字母、數字的最小字體，以及5.2中箭頭的最小外形尺寸，應以能清楚觀察識別符號來確定。
　　6 安全標識
　　6.1 危險標識
　　a）適用范圍：管道內的物質，凡屬于GB13690所列的危險化學品，其管道應設置危險標識。
　　b）表示方法：在管道上涂150mm寬黃色，在黃色兩側各涂25mm寬黑色的色環或色帶（見附錄A），安全色范圍應符合GB2893的規定。
　　c）表示場所：基本識別色的標識上或附近。
　　6.2消防標識
　　工業生產中設置的消防專用管道應遵守GB13495-1992的規定，并在管道上標識“消防專用”識別符號。標識部位、最小字體應分別符合4.5、5.4的規定。

?

　　附錄A
　　（標準的附錄）
　　基本識別色和識別符號標識方法應用舉例

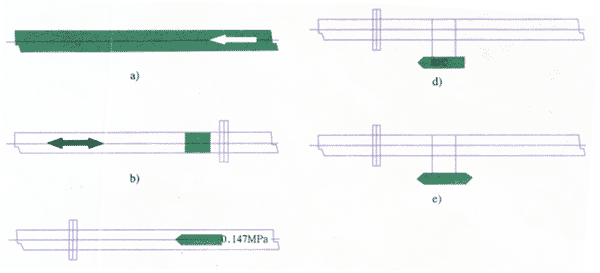

　　A1基本識別色和流向、壓力、溫度等標識方法參考圖（圖A1）
　　

　　圖A1
　　A2危險化學品和物質名稱標識方法參考圖（圖A2）
　　

　　圖A2
